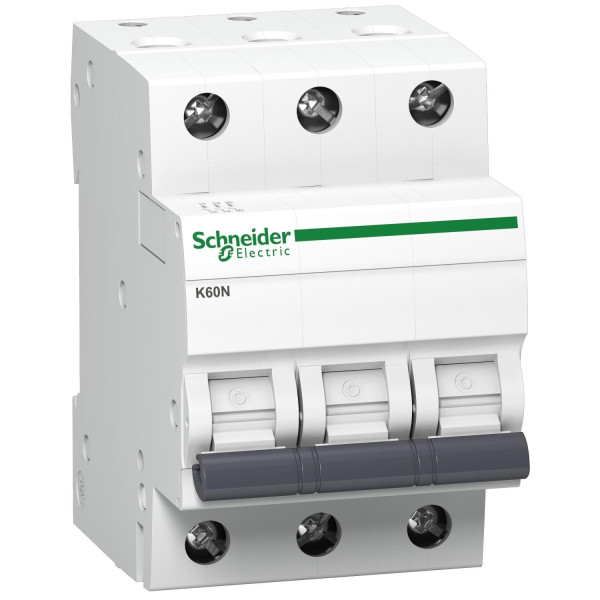

Автоматичний вимикач (АВ), Acti9 K60N, 3P, 16A, C крива, 6кA, A9K02316

Трьохполюсний автоматичний вимикач серії Acti9, артикул A9K02316, призначений для захисту ланцюгів змінного струму. Це модульний тепломагнітний розчеплювач на DIN-рейку з номінальним струмом 16 А і характеристикою відключення C. Пристрій має відключаючу здатність 6 кА і ступінь захисту IP20. Виробництво здійснюється у Франції та Індії, що підтверджує застосування глобальних технологій Schneider Electric у конструкції.

Для чого потрібен цей автомат

Такий автомат служить для захисту трифазних ланцюгів від перевантаження і короткого замикання. Трьохполюсне виконання дозволяє одночасно вимикати всі фазні провідники, що важливо при захисті трифазних двигунів, розподільчих щитів або промислових ліній. Характеристика C робить цей вимикач придатним для навантажень з помірними пусковими струмами, наприклад для невеликих двигунів, трансформаторів та груп освітлення з електронними драйверами.

Глибокий аналіз характеристик

Номінальний струм 16 А вказує на експлуатаційну межу, при якій пристрій працює в нормальному режимі. Вибір автоматичного вимикача повинен базуватися на робочому струмі ланцюга та умовах пуску обладнання. Розчеплювач тепломагнітного типу забезпечує комплексний захист: тепловий елемент реагує на тривалі перевантаження, а магнітний - на короткочасні струми короткого замикання.

Відключаюча здатність 6 кА означає, що апарат здатний безпечно перервати струм короткого замикання до цього рівня без ушкодження. Це важлива характеристика при проектуванні розподільних мереж, оскільки вона повинна відповідати або перевищувати очікуваний рівень короткого замикання в точці установки.

IP20 вказує на базовий захист від проникнення твердих предметів і торкання провідних частин, але не захищає від вологи. Тому при встановленні потрібно передбачити відповідний електрощит або захисний корпус для застосування в умовах підвищеної вологості або пилу.

Монтаж на DIN-рейку з фіксацією спрощує інтеграцію в модульні електрощити і дозволяє поєднувати вимикач з іншими модулями та аксесуарами серії Acti9.

Зверніть увагу, що в цьому апараті відсутній захист від витоку струму на землю, отже для забезпечення захисту людей від струму витоку або для захисту проти електробезпеки слід використовувати окремий диференційний вимикач або комбінований пристрій (RCBO) у складі щита.

Монтаж і експлуатація

Монтаж встановлюється на стандартну DIN-рейку в електрощиті. Під час інсталяції обов'язково дотримуватися інструкцій виробника по розташуванню, забезпеченню вентиляції та відстаней між апаратами. Оскільки рівень захисту IP20 не забезпечує захист від вологи, при зовнішніх або вологих умовах експлуатації використовуйте відповідні корпуси.

Перед монтажем обов'язково відключіть живлення і переконайтеся в відсутності напруги. Після встановлення слід перевірити правильність підключення фаз, надійність контактів та маркування ланцюгів. Для коректної роботи системи переглядайте відповідність автоматичного вимикача характеристикам кабельної продукції та захисту вище по ланцюгу.

Експлуатаційні рекомендації включають періодичний огляд контактних з'єднань, перевірку на нагрів при навантаженні та забезпечення чистоти в електрощиті. У разі експлуатації в складних умовах встановлюйте додаткові захисні пристрої та контролюйте параметри мережі.

Сумісні компоненти та вирішення для повного монтажу

Оскільки цей автомат не має диференційного захисту, для повного захисту електричної мережі рекомендується поєднати його з УЗО або дифавтоматом Schneider Electric відповідної чутливості. Додатково корисними будуть модульні аксесуари для серії Acti9: допоміжні контакти для сигналізації стану, шунтові розчеплювачі для дистанційного відключення, а також рейкові шини і клемні колодки для зручного підключення.

Для захисту від перенапруг краще встановлювати розрядники на вході щита, а для підтримки експлуатації - модульні вимірювачі струму і напруги. У проєктній документації передбачайте узгодження селективності з відключаючими пристроями вище рівнем, щоб уникнути небажаних відключень при локальних аваріях.

Як аналог можна розглядати інші автоматичні вимикачі серії Acti9 з аналогічними характеристиками по числу полюсів і відключаючій здатності, якщо потрібно заміна або уніфікація в існуючому щиті. Вибір конкретної модифікації визначається вимогами навантаження і потребою в додаткових функціях, таких як вбудоване УЗО або дистанційне керування.

Поради для проектування та підбору

При проєктуванні системи враховуйте короткочасні пускові струми підключеного обладнання та обирайте криву відключення відповідно до характеру навантаження. Плануйте координацію захисту по всіх рівнях мережі, щоб забезпечити селективність відключення. Через відсутність захисту від витоку вбудований захист людей потребує доповнення УЗО або RCBO, особливо в житлових і громадських приміщеннях.

Монтажники повинні забезпечити належний монтаж на DIN-рейку з урахуванням вказівок щодо фіксації та зручного доступу для обслуговування. Для промислових застосувань передбачайте вільний простір навколо апаратів для теплообміну та можливість підключення допоміжних модулів.
