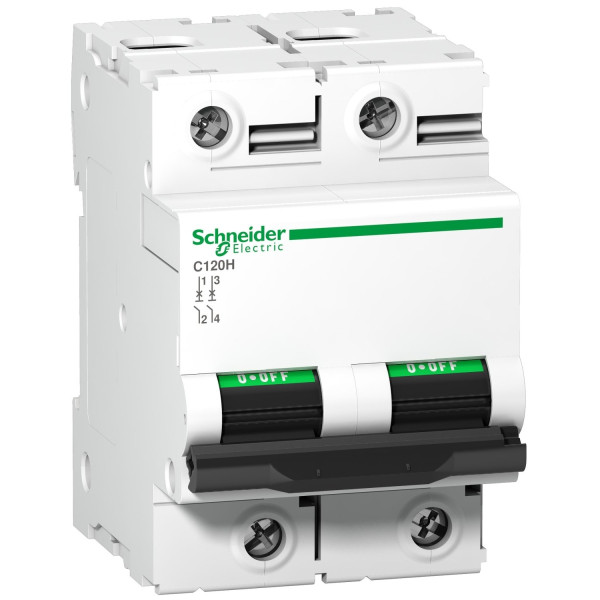

Автоматичний вимикач C120H 2P 80A B Schneider Electric A9N18413

Автоматичний вимикач C120H 2P 80A B Schneider Electric A9N18413 — це модульний двополюсний захисний апарат серії Acti9, призначений для захисту електричних кіл змінного струму від перевантажень і коротких замикань. Цей двополюсний автомат розрахований на номінальний струм 80 А і обладнаний тепломагнітним розчеплювачем, що поєднує функції захисту від тривалого перевантаження та миттєвого захисту при короткому замиканні. Вироблено у Франції, даний пристрій відповідає вимогам сучасних розподільних щитів та промислових шаф.

Для чого використовується

Застосування такого автоматичного вимикача універсальне: захист магістральних ліній, груп освітлення, розеткових кіл і окремих електроприймачів у комерційних та житлових установках. Завдяки двом полюсам він одночасно розриває два провідники - це важливо в схемах, де потрібно відключати як фазу, так і нуль, або дві фази у двофазних групах. Крива відключення B робить його оптимальним варіантом для ліній з невеликими пусковими струмами, де небажані часті спрацьовування при нормальних пускових характеристиках обладнання.

Глибокий аналіз характеристик

Номінальний струм 80 А визначає робочу здатність автомата витримувати тривалі навантаження без відключення при нормальних умовах. Тепломагнітний механізм об'єднує дві функції: теплову - для відсічення перевантажень, що розвиваються поступово, та магнітну - для швидкого відключення при струмах короткого замикання. Така комбінація забезпечує надійний захист електромережі та підключеного обладнання.

Відключаюча здатність 15 кА означає, що апарат здатний безпечного розриву кола при струмі замикання до цього значення. Це важлива характеристика при підборі апаратів для щитів, де ймовірні струми короткого замикання можуть досягати високих величин. Крива відключення B підходить для ліній з переважно резистивними або невисокими індуктивними навантаженнями - освітлення, розетки, побутова техніка. Для великих індуктивних навантажень або двигунів слід розглядати автомати з іншими часово-струмовими характеристиками.

IP20 як ступінь захисту вказує на захист від проникнення твердих предметів більшого розміру та недоторканність до струмоведучих частин, але не забезпечує захисту від води. Тому при експлуатації в умовах підвищеної вологості або запиленості потрібно використовувати додаткові захисні корпуси або розміщувати пристрій у щитах з відповідним класом захисту.

Монтажна опора - симетрична DIN-рейка 35 мм - робить установку простою та сумісною зі стандартними модульними компонентами щита. Спосіб кріплення затисканням забезпечує надійну фіксацію автомата в пазу рейки.

Монтаж та експлуатація - практичні рекомендації

Перед монтажем необхідно обов'язково відключити живлення та переконатися у відсутності напруги на місці установки. Встановлюють модуль на симетричну DIN-рейку 35 мм до повного захоплення засувкою затиску. Проводку підключають до клем автомата згідно зі схемою: фазу та другий провідник - відповідно до полюсів 2P. Кабельні з'єднання мають бути виконані з використанням гільз, клемних колодок та відповідних інструментів; жорстке або гнучке жилове виконання підбирається відповідно до норм безпеки та ПУЕ.

Перевірка після монтажу включає візуальний огляд на відсутність механічних пошкоджень, перевірку правильності підключення полюсів і обов'язкове тестове ввімкнення під навантаженням. Рекомендується проводити періодичний технічний огляд на предмет нагріву, окислення клем та щільності кріплення контактів.

IP20 обмежує можливість встановлення в незахищених умовах, тому при розміщенні в технічних приміщеннях з підвищеною вологістю або пилом використовуйте щити з вищим ступенем захисту. Для досягнення селективності в розподільній мережі підбирайте автоматичні вимикачі верхнього та нижчого рівня з урахуванням часово-струмових характеристик, щоб при короткому замиканні відключався лише найближчий захищений автомат, а не вся магістраль.

Сумісність та додаткові компоненти

Як елемент серії Acti9 цей модуль сумісний з іншими модульними компонентами Schneider Electric для промислових і комерційних щитів. Для побудови повного обв'язування щита можуть знадобитися такі додаткові елементи:

DIN-рейка 35 мм відповідного профілю для монтажу модулів;
• шини та клеми для розподілу струму і заземлення;
• допоміжні контакти або блоки сигналізації стану для дистанційної індикації спрацьовування;
• деякі установки вимагають узо або диференційні автомати для захисту від витоків струму - підбираються згідно з проєктом;
• ізоляційні кожухи або корпусні рішення для підвищення ступеня захисту в складних умовах експлуатації.

Як альтернативу або варіант для інших завдань можна розглянути інші апарати серії Acti9 з іншим номіналом або часово-струмовою характеристикою, якщо потрібна більша селективність чи інша робоча спеціалізація. Підбір аналогу слід робити за сумісністю по монтажу, відключаючій здатності та номінальному струму.

Безпека та практичні поради електрика

Під час монтажу дотримуйтесь техніки безпеки - вимикайте живлення, використовуйте засоби індивідуального захисту та перевіряйте напругу тестером. Перед підключенням переконайтеся, що клеми чисті й не мають ознак окислення, а затяжка проводів виконана за інструкцією виробника та нормативами. Для мінімізації контактного опору використовуйте правильні гільзи й клемні елементи. При проєктуванні системи забезпечте можливість блокування доступу до ввімкнення для запобігання випадковим операціям.

Якщо у мережі можуть виникати значні пускові струми або є чутливе обладнання, розгляньте координацію автомата з устаткуванням вище по ланцюгу або використання варіантів з іншою кривою відключення для уникнення некоректних спрацювань.
