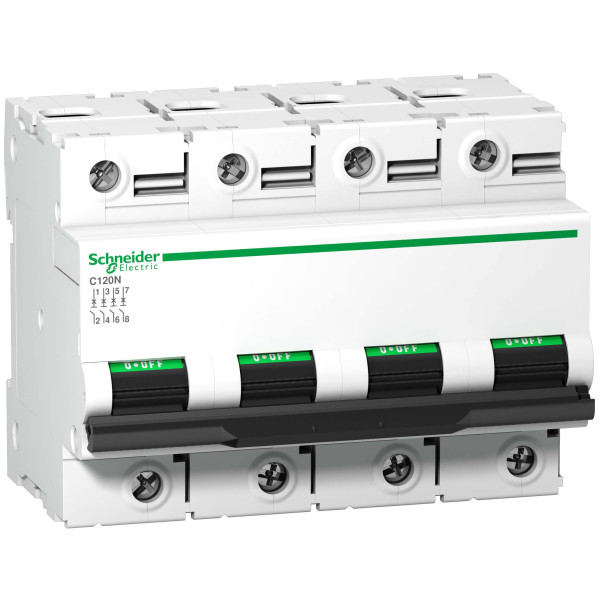

Автоматичний вимикач C120N 4P 63A D Schneider Electric A9N18390

Автоматичний вимикач C120N 4P 63A D Schneider Electric A9N18390 — це модульний тепломагнітний захисний апарат серії Acti9, призначений для захисту трифазних мереж змінного струму від перевантажень і коротких замикань. Це чотириполюсний автомат, який поєднує термічну розчіпку для захисту від тривалих перевантажень і магнітну частину для миттєвого відключення при струмах короткого замикання. Виробництво Франція, що підкреслює європейську якість виконання.

Для чого потрібен цей вимикач

Такі автомати застосовуються в розподільних щитах для захисту силових ліній і обладнання у промислових, комерційних та побутових установках. Чотири полюса дозволяють одночасно вимикати три фази і нейтраль, що критично для захисту трифазних споживачів та запобігання небезпечним дисбалансам. Крива відключення D робить цей апарат особливо придатним для ліній з високими пусковими струмами - наприклад, двигуни, трансформатори, потужні нагрівальні елементи або індукційні навантаження.

Глибокий аналіз характеристик

Номінальний струм 63 A визначає постійний робочий струм, при якому апарат розрахований працювати. Відключаюча здатність 10 кА показує максимальний струм короткого замикання, який вимикач може безпечно гасити. Тепломагнітна технологія розчеплювача забезпечує комбінацію захисту від повільних перевантажень і миттєвого захисту від коротких замикань. Ступінь захисту IP20 означає захист від доступу до струмопровідних частин пальцем або схожим предметом, тому апарат розрахований для встановлення в щитах і шафах з відповідним захистом від пилу і вологи.

Монтажна опора - симетрична DIN-рейка 35 мм, спосіб кріплення - затисканням, що спрощує установку в стандартні модульні щити. Серія Acti9 відома модульністю і сумісністю з аксесуарами тієї ж лінійки, що дозволяє гнучко комплектувати захисні панелі.

Практичні поради з монтажу та експлуатації

Перед монтажем вимикача обов'язково знеструмте щит. Монтуйте апарат на симетричну DIN-рейку 35 мм за допомогою фіксатора затискачем, поки не почуєте чіткий кліп. Підключайте проводи тільки при повністю вимкненому стані і дотримуйтеся фазної послідовності. Нейтраль бажано вводити відповідно до схеми, щоб уникнути виникнення небажаних струмів при відключенні.

При підборі проводів і клем керуйтеся нормами ПУЕ та рекомендаціями по перерізу кабелю для номінального струму 63 A. Для запобігання перегріву забезпечте достатню вентиляцію щита і уникайте надмірного накопичення пилу. Регулярно перевіряйте стан контактів і відсутність ознак нагріву або окислення при плановому технічному огляді.

Особливості експлуатації кривої D

Крива відключення D означає більший допустимий пусковий струм перед спрацьовуванням магнітної частини, порівняно з більш чутливими кривими B або C. Це дає перевагу для захисту ліній з індуктивними навантаженнями та пристроїв з високим пусковим струмом, де треба уникнути хибних відключень під час запуску. Водночас при короткому замиканні апарат спрацьовує швидко завдяки магнітному елементу.

Сумісні та додаткові модулі Schneider Electric

Для повного монтажу системи захисту рекомендується поєднувати автоматичний вимикач з диференційними пристроями та іншою периферією Schneider. Як доповнення можуть знадобитися:

диференційні вимикачі (RCCB / RCBO) для захисту від струму витоку і ураження електричним струмом,
• контактори і магнітні пускачі (серія TeSys) для керування двигунами і дистанційного вмикання навантаження,
• додаткові блоки допоміжних контактів або шунтові розчеплювачі для інтеграції в системи дистанційного контролю,
• шинні системи і клемні аксесуари для зручного розв’язування струмових ланцюгів у щиті.

Усі ці елементи сумісні з модульною будовою серії Acti9 і спрощують збірку розподільного щита.

Які ще варіанти розглянути як аналог

Як альтернативу можна розглядати інші модульні автоматичні вимикачі Schneider з подібними функціями і крилами спрацьовування, з тієї ж родини продукції. При підборі аналога звертайте увагу на категорію застосування, номінальний струм та відключаючу здатність, а також на наявність потрібної кривої відключення. Це дозволить підібрати модель, яка краще відповідає специфіці ваших навантажень.

Тестування та технічне обслуговування

Після монтажу рекомендується виконати контрольні вимірювання для перевірки правильності підключення фаз і нейтралі, а також провести імітацію навантаження для переконання в стабільності роботи системи. Регулярні перевірки контактів, візуальний огляд на наявність нагріву, запахів або механічних пошкоджень допоможуть вчасно виявити потенційні проблеми. При підозрі на некоректну роботу звертайтеся до кваліфікованого електрика для діагностики і заміни елементів.
