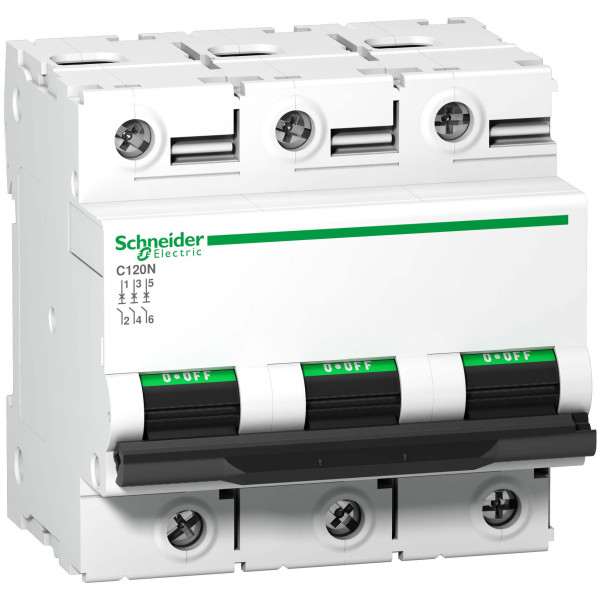

Автоматичний вимикач C120N 3P 80A D Schneider Electric A9N18387

Автоматичний вимикач C120N 3P 80A D серії Acti9 від Schneider Electric (артикул A9N18387) - це модульний трьохполюсний пристрій захисту електричних ланцюгів у мережах змінного струму. Цей тепломагнітний автомат поєднує електронно-механічний принцип роботи з надійною механікою, що забезпечує захист від перевантажень та коротких замикань. Завдяки характеристиці відключення "D" апарат витримує пускові струми індуктивних навантажень і застосовується там, де можливі великі вхідні перевантаження - наприклад для живлення двигунів або трансформаторів.

Для чого потрібен цей автоматичний вимикач

Основне призначення модуля - забезпечити автоматичне розмикання при перевищенні номінального струму або при короткому замиканні, захищаючи кабельну лінію та електрообладнання. Трьохполюсне виконання робить його оптимальним для комутації та захисту трифазних ліній. Використовується в промислових щитах, розподільчих шафах та великих комерційних установках, де потрібен надійний тепломагнітний захист із відключаючою здатністю 10 кА.

Глибокий аналіз характеристик

Технологія розчеплювача - тепломагнітна. Тепла частина (термічна) реагує на тривалі перевантаження і забезпечує захист від перегрівання проводки під час тривалого навантаження. Магнітна частина миттєво спрацьовує при коротких замиканнях, утворюючи миттєве відключення при великих струмах. Крива відключення D характеризується підвищеними магнітними порогами, що дозволяє пропускати вищі пускові струми без хибного відключення, але при цьому забезпечує швидке спрацьовування при реальному короткому замиканні.

Номінальний струм 80 А визначає тривалу робочу здатність при нормальному навантаженні. Відключаюча здатність 10 кА вказує, що апарат розрахований на перерізку струму короткого замикання до цього рівня, тому перед установкою слід погоджувати селективність з верхніми ланками захисту та враховувати параметри мережі. Рівень захисту корпусу IP20 забезпечує захист від проникнення пальців і не допускає контакту з провідними частинами, що під напругою, у внутрішніх шафах та розподільних блоках.

Монтаж та експлуатація

Пристосований для кріплення на симетричну DIN-рейку 35 мм - установка швидка та стандартна для модульних щитів. Спосіб кріплення - затисканням, що дає надійну фіксацію без додаткових утримувачів. Для монтажу дотримуйтеся таких практичних правил:

Обовʼязково знеструміть щит перед встановленням і підключенням; перевірте відсутність напруги індикатором.
• Підбирайте перетин кабелів відповідно до номінального струму та вимог ПУЕ; підключення фаз виконуйте послідовно та маркуйте проводку.
• Контакти та клеми повинні бути чистими, без корозії; затягуйте клеми згідно з монтажними рекомендаціями виробника.
• Забезпечте достатню вентиляцію в шафі та дотримуйтеся температурних умов експлуатації, які вказані для серії Acti9.
• Після встановлення проведіть контрольні виміри і перевірку функціоналу - імітацію перевантаження немає сенсу робити без відповідного обладнання, однак механічну перевірку перемикача та візуальний огляд виконати потрібно.

Сумісність та додаткові компоненти

Для комплексного монтажу та коректної роботи рекомендується комплектувати щит додатковими елементами. До автоматичного вимикача серії Acti9 варто підібрати:

модульні шини (бус-бар) для сполучення декількох автоматів,
• допоміжні контакти та сигнальні блоки для дистанційного контролю стану,
• модулі розширення для ідентифікації витоків струму - уЗО або диференціальні пристрої для персонального захисту,
• контактори чи роз'єднувачі для організації схем керування та автоматизації.

Як аналог можна розглянути інші моделі з серії Acti9 з відповідними номіналами та типом відключення, якщо потрібно підлаштуватися під різні умови пуску або струми. При підборі замінника звертайте увагу на ту ж технологію розчеплення, відключаючу здатність та тип кривої, щоб зберегти робочі характеристики системи.

Практичні поради від електрика

Монтажникам раджу завжди перевіряти селективність і координувати ступені захисту у щиті: приєднуйте автомат в ланцюг так, щоб при короткому замиканні спрацював максимально локальний апарат. Для моторного живлення використовуйте автомат з кривою D саме через високі пускові струми. У щиті залишайте достатньо місця над і під автоматом для проходу проводів та терморозсіювання. Підписуйте клеми та фази, щоб полегшити обслуговування й уникнути помилок при подальших втручаннях.

Особливу увагу приділіть правильному підключенню нейтралі та обовʼязковому відключенню всієї секції перед технічною роботою. Якщо планується встановлення у вологих або запилених приміщеннях, передбачте додаткові коробки або корпуси з вищим ступенем захисту, бо сам апарат має IP20.
