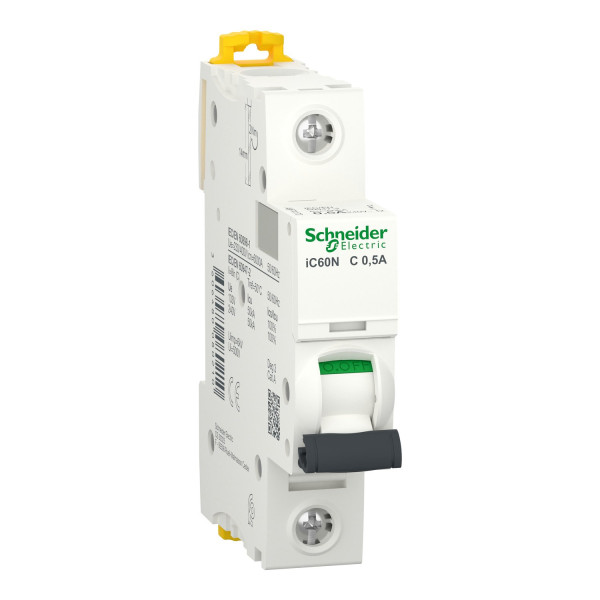

Автоматичний вимикач iC60N 1P 0,5A C Schneider Electric A9F74170

Модульний автоматичний вимикач серії Acti9 від Schneider Electric, артикул A9F74170, призначений для захисту постійних ланцюгів від перевантаження та короткого замикання. Це однополюсний апарат з тепломагнітним розчеплювачем і характеристикою відключення типу C, що робить його придатним для широкого спектра навантажень з помірними пусковими струмами. Вимикач розрахований на номінальний струм 0,5 А та має відключаючу здатність 6 кА, забезпечує базовий рівень захисту в розподільних шафах, електрощитах і спеціалізованих DC-мережах.

Детальний технічний аналіз характеристик

Тепломагнітний принцип роботи поєднує два механізми розчеплення - тепловий для захисту від тривалих перевантажень та магнітний для швидкого реагування на струми короткого замикання. Така комбінація гарантує надійний захист ланцюга без надмірних спрацьовувань при нормальних пускових процесах електродвигунів або трансформаторів з помірними імпульсними струмами.

Крива C вказує на середню швидкість спрацьовування магнітної складової при короткому замиканні. Практично це означає, що автомат підходить для навантажень із помірним пусковим струмом — наприклад, освітлення, малопотужні споживачі та деякі види електроніки. Якщо в системі будуть установки з дуже великими пусковими струмами, потрібно розглянути інші типи характеристик, з урахуванням узгодження захисту.

Відключаюча здатність 6 кА характеризує максимальний рівень теоретичного струму короткого замикання, який апарат може безпечно перервати. Цей показник необхідно зіставляти з фактичною потенційною величиною коротких замикань у вашій електромережі, щоб уникнути ситуацій, коли захист не спрацює коректно при аварії.

IP20 вказує на ступінь захисту від проникнення твердих предметів і на відсутність захисту від води. Це означає, що пристрій розрахований для монтажу в закритих шафах і щитах, де немає контакту з вологістю чи бризками.

Особливості застосування в постійному струмі

Позначення "ПОСТІЙНИЙ СТРУМ" у технічних даних важливе: розрив постійного ланцюга створює стійку електричну дугу, яка не гасне сама по собі так, як в змінному струмі. Тому під час застосування в DC-мережах треба враховувати специфіку гасіння дуги та рекомендації з монтажу. Навіть якщо автомат дозволяє роботу в постійному колі, слід перевіряти сумісність із системою за схемою підключення та конструкцією щита.

Монтаж і практичні поради електрика

Вимикач монтується на стандартну DIN-рейку та фіксується спеціальним зачепом. Перед установкою обов'язково вимкніть живлення і переконайтеся у відсутності напруги в місці робіт. Рекомендовано залишити достатній простір навколо апарату для охолодження і доступу при експлуатації. Оскільки ступінь захисту IP20 не гарантує захист від вологи, корпус щита повинен бути сухим і герметичним щодо умов експлуатації.

Під час підключення слід дотримуватися правильного напрямку полюсності в постійних ланцюгах. Використовуйте клеми та шини, які забезпечать надійне контактування під робочими струмами. Перевіряйте затяжку клем після монтажу згідно з інструкцією виробника — ненадійні контакти підвищують ризик нагріву.

При налаштуванні захисту враховуйте: сумарний струм навантаження на групову лінію, можливі пускові струми підключених пристроїв, координацію з вищестоящими апаратами та обмеження по відключаючій здатності. У щиті плануйте послідовність розташування апаратів так, щоб забезпечити просту трасуваність і обслуговування.

Сумісні компоненти та рекомендації для повного монтажу

Для повноцінного монтажу й експлуатації рекомендується комплектувати щит такими елементами:

розподільна шина та клемники для нуля і заземлення;
• модульні клеми для зручного підключення провідників і маркування ланцюгів;
• додаткові модулі серії Acti9, наприклад, диференційні пристрої або інші автомати для колекторів, щоб побудувати селективну систему захисту;
• елементи для захисту від перенапруг та фільтрації імпульсів, якщо мережа чутлива до стрибків напруги;
• протизапобіжні кришки та кінцеві заглушки для модульних рядів, щоб підвищити безпеку обслуговування.

Як аналог можна розглядати інші модифікації модульних вимикачів тієї ж серії Acti9 з подібною конструктивною базою і відповідною характеристикою спрацьовування. Якщо потрібно змінити полюсність або номінал струму, у лінійці виробника є варіанти з іншою полюсністю та номіналами, що дозволяє підібрати пристрій під конкретну задачу без зміни шафи та монтажної бази.

Експлуатація та діагностика

Регулярно перевіряйте стан клем, наявність корозії та перегріву в місцях контактів. При підозрі на часті спрацьовування насамперед перевіряйте перевантаження лінії та наявність коротких кіл. У разі роботи в постійному колі звертайте увагу на наявність джерел дуг і швидко реагуйте на ознаки нестабільності напруги.

При плануванні модернізацій або розширень системи обов'язково узгоджуйте параметри відключення і відключаючу здатність апаратів на різних рівнях захисту. Це запобіжить ситуаціям, коли нижчестоящий автомат не може перервати струм, який перевищує його можливості.

Якщо потрібно, ми можемо допомогти з підбором сумісних модулів серії Acti9, розрахунком послідовності захисту та рекомендаціями щодо монтажу щита. Для довідки вказано артикул A9F74170 — це дозволяє оперативно знаходити технічну документацію та додаткові аксесуари від виробника.
