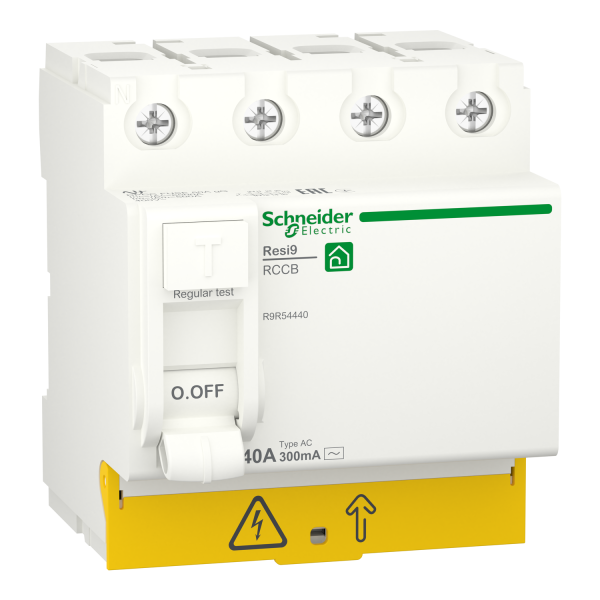

Пристрій захисного відключення 4P 40A 300mA АС, Resi9 Schneider Electric R9R54440

Професійний пристрій захисного відключення 4P 40A 300mA АС, Resi9 Schneider Electric R9R54440 пропонує надійний захист від витоку струму та додатковий рівень електробезпеки для побутових і комерційних електричних щитів. Цей 4-полюсний диференційний вимикач (ПЗВ) серії Resi9 відомого виробника з Іспанії розроблений для роботи в мережах змінного струму з номінальною робочою напругою 400 В при частоті 50/60 Гц. Пристрій із чутливістю 300 мА реагує на витік струму типу АС, що важливо для своєчасного відключення живлення при струмових аномаліях і запобігання займанням або ураженню електричним струмом. Номінальний струм цього апарату становить 40 А, що робить його придатним для захисту ліній з помірним навантаженням.

Де застосовується та чому важливий вибір правильного ПЗВ

Диференційний автомат, або захисний вимикач, необхідний там, де важливі безпека людей і обладнання. Чотириполюсний варіант особливо корисний для трифазних мереж з нульовою шиною, оскільки забезпечує одночасне відключення всіх фаз і нейтралі при виявленні витоку. Використовують такий пристрій в житлових будинках з індивідуальними щитками, у котеджах, у малих комерційних приміщеннях, а також у виробничих лініях, де потрібен централізований захист від витоку. Наявність типу чутливості АС означає, що пристрій реагує на синусоїдні витоки, що найчастіше зустрічаються в побутових умовах з електроприладами без складної електроніки.

Монтаж на стандартну DIN-рейку та спосіб кріплення затисканням полегшують встановлення в існуючі електричні шафи та щитки. Ступінь захисту IP20 гарантує базовий захист від дотику та сторонніх предметів, що відповідає вимогам для внутрішнього монтажу в щитах. Серія Resi9 від Schneider Electric відома своєю сумісністю з іншими компонентами розподільних щитів, що робить даний захисний вимикач зручним для інтеграції в модульні системи електропостачання.

Технічні характеристики та ключові атрибути

Нижче наведені основні характеристики, які варто врахувати при підборі диференційного пристрою для вашої мережі. Ці параметри визначають сферу застосування, правила підключення та очікуваний рівень захисту.

Тип виробу: автоматичний вимикач захисного відключення (ПЗВ), диференційний вимикач
• Конфігурація полюсів: 4P - чотири полюси для одночасного відключення фаз і нейтралі
• Номінальний струм (In): 40 А
• Чутливість до витоку струму: 300 мА, тип чутливості АС
• Номінальна робоча напруга (Ue): 400 В, змінний струм 50/60 Гц
• Монтажна опора: DIN-рейка, кріплення способом затисканням
• Ступінь захисту корпусу: IP20
• Серія: Resi9, артикул R9R54440
• Країна виробник: Іспанія

Ці технічні параметри дозволяють зрозуміти призначення пристрою: комбінація 4-полюсного виконання і чутливості 300 мА підходить для захисту від великих витоків, які можуть створити ризик пожежі або значного пошкодження обладнання. Водночас тип АС підходить для типових синусоїдних струмів витоку без урахування складних перехідних компонентів постійної компоненти струму.

Монтаж, експлуатація та сумісність

Установка цього пристрою надійно здійснюється на стандартну DIN-рейку, що дозволяє швидко інтегрувати ПЗВ в існуючі електрощитки. Затискне кріплення спрощує підключення без необхідності додаткових монтажних панелей. При підключенні слід дотримуватися правил електробезпеки та послідовності фаз - одночасне відключення всіх полюсів гарантує відсутність потенційної різниці, що може створити небезпеку для персоналу при обслуговуванні. Рекомендується підключати провідники відповідно до маркування на апараті та використовувати кабелі та автоматичні вимикачі сумісних номіналів у розподільній мережі.

Диференційні апарати серії Resi9 мають розрахунок на інтеграцію з іншими модульними компонентами електрощита, тому в більшості випадків вони сумісні з розподільними рейками та модульними шафами стандартного формату. При плануванні системи захисту корисно враховувати розміщення ПЗВ поруч з диференційними автоматами або пристроями захисту від перевантаження, щоб забезпечити комплексну систему безпеки на лінії.

Поради щодо вибору і експлуатації

При виборі захисного вимикача звертайте увагу не лише на номінальний струм, а й на чутливість до витоку струму та тип мережі, в якій апарат буде працювати. Для побудови безпечної системи важливо підбирати пристрої з урахуванням особливостей навантаження, ймовірних джерел витоку та вимог до швидкості відключення. Оскільки цей апарат має чутливість 300 мА, його застосовують для захисту від значних витоків, які представляють серйозну загрозу. Для вразливіших місць, де потрібен більш чутливий захист, обирають ПЗВ з нижчими значеннями чутливості.

Експлуатація повинна включати періодичні перевірки працездатності, тестування органів управління та візуальний контроль стану контактів і кріплень. При виявленні пошкоджень або ненормальної роботи слід звертатися до фахівців з електромонтажу для діагностики та заміни компонентів.
